How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

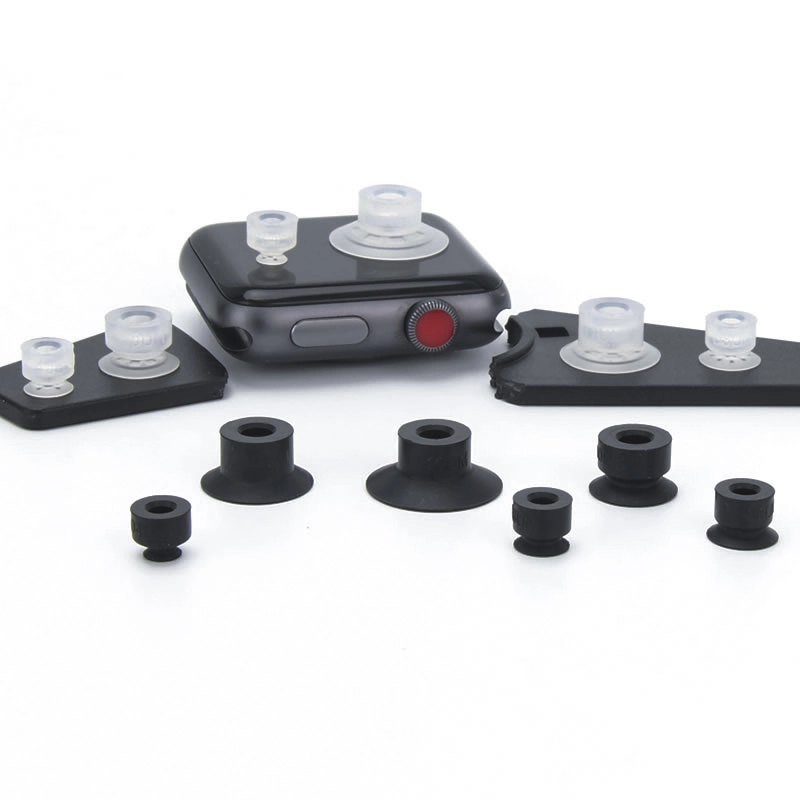

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

တရုတ် အရည်အသွေးမြင့် ကျစ်လစ်သော ဖုန်စုပ်ခွက်များ ZP3

I. Core အားသာချက်များ

ဖုန်စုပ်စုပ်စက်သည် အားသာချက်လေးခုပါရှိသော စက်မှုလုပ်ငန်းအလိုအလျောက်စနစ်တွင် "လိုက်လျောညီထွေရှိသော ဆုပ်ကိုင်ခြင်း" အတွက် အဓိကဖြေရှင်းချက်တစ်ခုဖြစ်သည်- မထိခိုက်စေသော ဆုပ်ကိုင်မှု၊ ဘက်စုံပစ္စည်း/ ပုံမမှန်သော အလုပ်ခွင်များတွင် လိုက်လျောညီထွေရှိမှု၊ သန့်ရှင်းမှုနှင့် သဘာဝပတ်ဝန်းကျင်ကို ကာကွယ်မှု၊ နှင့် လိုက်လျောညီထွေရှိသော လည်ပတ်မှု။ ၎င်းကို workpieces များ၏ မတူညီသော လုပ်ငန်းလက္ခဏာများ (ပါးလွှာ/အထူ၊ တိကျမှု/ကြမ်း၊ သန့်ရှင်းရေး/စံ) နှင့် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။

II လုပ်ငန်းအလိုက် လျှောက်လွှာများကို ထုတ်ယူခြင်း။

A. ဆေးနှင့်ဆေးလုပ်ငန်း

A.1：အဓိကလိုအပ်ချက်များသန့်ရှင်းပြီး ညစ်ညမ်းမှု ကင်းစင်ခြင်း (FDA/GMP လိုက်နာမှု)၊ နူးညံ့သိမ်မွေ့ပြီး မထိခိုက်စေဘဲ နှင့် ညစ်ညမ်းမှုကို ဖြတ်ကျော်ခြင်းမှ ကာကွယ်ခြင်း

A.2 အဓိကအခြေအနေများ-

1. ဆေးဝါးထုပ်ပိုးမှု- ဆေးပုလင်း/ ဆေးဝါးပန်းကန်ပြား/ ပြုတ်ရည်အိတ် (အစားအစာတန်းစီလီကွန်စုပ်ခွက်၊ အမှုန်အမွှားမွှားများ)

2. ဆေးဘက်ဆိုင်ရာကိရိယာများ တပ်ဆင်ခြင်း- ခွဲစိတ်ကိရိယာများ/ ဆေးဘက်ဆိုင်ရာ ပိုက်များ/ ခြေတုလက်တု ကိုင်တွယ်ခြင်းအပိုင်းများ (ချိန်ညှိနိုင်သော အနုတ်လက္ခဏာဖိအား၊ ပုံပျက်ခြင်းကို ကာကွယ်ခြင်း)

3. ဇီဝဗေဒဆိုင်ရာဓာတ်ခွဲခန်း- သားမွေးပန်းကန်/ centrifuge tube/ reagent card လွှဲပြောင်းခြင်း (ဓာတုခံနိုင်ရည်ရှိပြီး ပိုးသတ်နိုင်သောသဟဇာတ)

B. အီလက်ထရွန်းနစ်နှင့် ဆီမီးကွန်ဒတ်တာလုပ်ငန်း

B.1 အခြေခံလိုအပ်ချက်များ-တည်ငြိမ်မှု ဆန့်ကျင်မှု (10⁶-10¹¹Ω), တိကျစွာ နေရာချထားခြင်း (အမှား ≤0.01 မီလီမီတာ), ခြစ်ရာ ခံနိုင်ရည်

B.2 အဓိကအခြေအနေများ-

1. Chip/Semiconductor- wafer ကိုင်တွယ်မှု၊ ချစ်ပ်ထုပ်ပိုးမှု (ကြွေထည်/လျှပ်စစ်ဆီလီကွန်စုပ်ခွက်၊ ကွဲအက်ခြင်းကိုကာကွယ်ရန် တူညီသောအနုတ်လက္ခဏာဖိအား)

2. PCB/အစိတ်အပိုင်းများ- ပျော့ပြောင်းနိုင်သော PCB၊ သေးငယ်သောအစိတ်အပိုင်းများ (0402 resistors) မျက်နှာပြင်တပ်ဆင်ထားသော (ပါးလွှာသော ဆီလီကွန်/ဂျယ်/မိုက်ခရိုစုပ်ခွက်များ)

3. မျက်နှာပြင်- LCD/OLED ဘောင်၊ ထိတွေ့ဖန်သားဖမ်းခြင်း (မြင့်မားသောအကြည်ဓာတ်၊ အစွန်းအထင်းများနှင့် ခြစ်ရာများမရှိ)

ဂ။ မော်တော်ကားနှင့် မော်တော်ကား အစိတ်အပိုင်း လုပ်ငန်း

C.1 အခြေခံလိုအပ်ချက်များ-ကြီးမားသောစုတ်ယူမှု ( single suction disk ≥500N)၊ အမျိုးအစားအစုံလိုက် လိုက်လျောညီထွေဖြစ်အောင် (သတ္တု/ပလပ်စတစ်/မှန်)၊ စလစ်မကပ်၊

C.2 အဓိကအခြေအနေများ-

4. ကိုယ်ထည်ထုတ်လုပ်ခြင်း- စတီးပြား/တံခါးဘောင် ကိုင်တွယ်ဂဟေဆော်ခြင်း (ကြီးမားသောအချင်းရော်ဘာ/စုတ်ယူမှုခွက်အစုံအခင်း၊ ချော်ထွက်မှု ဆန့်ကျင်သည့် အသွင်အပြင်)

5. မှန်/အတွင်းခန်း- လေကာစခရင် တပ်ဆင်မှု၊ သားရေထိုင်ခုံ မျက်နှာပြင် လွှဲပြောင်းမှု (အပူချိန်ခံနိုင်ရည်ရှိသော ဆီလီကွန်/ရေမြှုပ်စုပ်ခွက်များ၊ ပုံပျက်ခြင်းများကို ကာကွယ်ခြင်း)

6. အစိတ်အပိုင်းများ- အင်ဂျင်ဆလင်ဒါ ကိုယ်ထည် / ဂီယာဘောက်စ် လက်ကိုင် (ဖုန်စုပ်စက် + စက်လော့ခ်၊ ပြုတ်ကျမှုဆန့်ကျင်)

D. အစားအသောက်နှင့် ထုပ်ပိုးမှုလုပ်ငန်း

D.1 အခြေခံလိုအပ်ချက်များ-Food Grade (FDA လက်မှတ်ရ) ၊ သန့်ရှင်းရလွယ်ကူပြီး ကြိတ်ခံနိုင်ရည်ရှိသည်။

D.2 အဓိကအခြေအနေများ-

1. အစားအစာ ကိုင်တွယ်ခြင်း- ဖုတ်ပစ္စည်းများ/ လတ်ဆတ်သော အသား/ သစ်သီးများ အမျိုးအစားခွဲခြင်း (စုပ်ယူမှုနည်းသော ရေမြှုပ်စုပ်ခွက်၊ အနံ့ကင်းကာ ဆေးကြောရလွယ်ကူသည်)

2. ထုပ်ပိုးမှု အလိုအလျောက်စနစ်- ထုပ်ပိုးအိတ်အဖွင့်၊ ပိုးမွှားပုံးပုံးပုံသွင်းခြင်း (အငြိမ်ဖယ်ထုတ်ခြင်း/ ပါးလွှာသော/မာကျောသော ထုပ်ပိုးမှုများအတွက် သင့်လျော်သည်)

E. ထောက်ပံ့ပို့ဆောင်ရေးနှင့် သိုလှောင်ရုံလုပ်ငန်း

E.1 အခြေခံလိုအပ်ချက်များ-ထိရောက်သော လိုက်လျောညီထွေ လိုက်လျောညီထွေဖြစ်စေခြင်း (ကုန်ပစ္စည်းများစွာ၏ သတ်မှတ်ချက်များ)၊ တည်ငြိမ်သောဖိအား၊

E.2 အဓိကအခြေအနေများ-

1. ကတ်တွန်ကိုင်တွယ်ခြင်း- e-commerce carton sorting (ချိန်ညှိနိုင်သော suction array၊ vacuum pressure)

2. ပန်းကန်ပြား/အလိပ်- သစ်သားဘုတ်/ပလပ်စတစ်ဖလင်အလိပ်လွှဲပြောင်းခြင်း (အမြှောင်းရှည်/အဝိုင်းစုတ်စုပ်ခွက်၊ အော့ဖ်ဆက်ခြင်းကို ကာကွယ်ရန် ယူနီဖောင်း စုပ်ယူမှု)

F. စွမ်းအင်အသစ်နှင့် အထူးစက်မှုလုပ်ငန်း

F.1 စွမ်းအင်အသစ် (လီသီယမ်ဘက်ထရီ/pv):

1. လီသီယမ်ဘက်ထရီပြား (လျှပ်စစ်အညစ်အကြေးစုပ်ခွက်၊ ဖုန်မှုန့်ဆန့်ကျင်)၊ လျှပ်စစ်ဓာတ်မှန် (အကြီးစားစုတ်ယူခြင်းဆီလီကွန်စုပ်ခွက်၊ ခြစ်ရာမရှိ)၊

F.2 ပုံနှိပ်ခြင်းနှင့် စက္ကူ

1. စက္ကူ/ပုံနှိပ်ထားသော အရာဝတ္ထုများကို ဖမ်းယူခြင်း (စုပ်ယူနိုင်သော စက္ကူပစ္စည်း၊ စုတ်ပြဲခြင်းနှင့် မှင်ညစ်ညမ်းမှုကို ကာကွယ်ရန် အနည်းငယ် အနုတ်လက္ခဏာဖိအား)

III အဓိက လိုက်လျောညီထွေရှိသော ယုတ္တိဗေဒ အကျဉ်းချုပ်

Workpiece လက္ခဏာများ	Pipette လိုက်လျောညီထွေမှုအစီအစဉ်	သက်ဆိုင်ရာ လုပ်ငန်းခွင်အခြေအနေများ
ပါးလွှာခြင်း / Fragile / တိကျမှု	ဆီလီကွန်/ကြွေထည်ပစ္စည်း၊ မိုက်ခရိုအနုတ်လက္ခဏာဖိအား၊ မိုက်ခရိုစုပ်စက် နော်ဇယ်	အီလက်ထရွန်းနစ်တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ ဆေးဝါးများ
လေးလံသောပစ္စည်းများ / အရွယ်အစားကြီး	ရော်ဘာပစ္စည်း၊ ကြီးမားသောအချင်းစုပ်ခွက်၊ စုပ်ခွက်အစုံပါရှိသည်။	မော်တော်ကားများ၊ ထောက်ပံ့ပို့ဆောင်ရေးပြားများ
ကျန်းမာရေး/ လေထုညစ်ညမ်းမှု ကာကွယ်ရေး	အစားအသောက်/ဆေးဘက်ဆိုင်ရာတန်းစီလီကွန်၊ သန့်ရှင်းရန်လွယ်ကူသောဖွဲ့စည်းပုံ	ဆေး၊ အစားအသောက်
ပျော့ပျောင်း / ပုံမမှန်သောမျက်နှာပြင်များ	ရေမြှုပ်ပစ္စည်း၊ ပုံပျက်နိုင်သောစုတ်ယူခွက်	ကားအတွင်းခန်း၊ အစားအသောက်
Antistatic လိုအပ်ချက်များ	Antistatic ဆီလီကွန်၊ အိုင်းယွန်းလေကို ကူညီပေးသည်။	အီလက်ထရွန်းနစ် semi-conductor

① Vacuum inlet direction		⑦ ချိတ်ဆက်မှုကြိုး	⑧ ဖုန်စုပ်စက်
T	ဒေါင်လိုက်	—	A3 A4
		—	B3
		A6	B3 U4 04 U2
		—	B3 04 U2 U4
Y	ဘေးတိုက်	B3	B3 04 U2 U4
		—	B3 04 U2 U4

②Pad Diameter(mm)
015	ø1.5
02	ø၂
035	ø3.5

④ ပစ္စည်း
N	NBR
S	ဆီလီကွန်ရော်ဘာ
U	ယူရီတင်းရော်ဘာ
F	FKM
GN	လျှပ်ကူးနိုင်သော NBR
GS	လျှပ်ကူးနိုင်သော ဆီလီကွန်ရော်ဘာ

⑦ ချိတ်ဆက်မှုကြိုး
A6	M6x0.75 (အထီးချည်)
B3	M3x0.5 (အမျိုးသမီးချည်)

⑧ ဖုန်စုပ်စက်
A3	M3x0.5 (အထီးချည်)
A4	M4x0.7 (အထီးချည်)
B3	M3x0.5(အမျိုးသမီးချည်)
04	ø4(ထိချက်တစ်ချက်နှိပ်ခြင်း)
U2	ø2(အုတ်ညှပ်)
U4	ø4(အုတ်ညှပ်)

③Pad အမျိုးအစား
U	အပြား

⑤ ကြားခံသတ်မှတ်ချက်
J	အလှည့်
K	မလှည့်

⑥ ကြားခံလေဖြတ်ခြင်း။
3	3mm
6	6mm

Pad အမျိုးအစား	ကြားခံသတ်မှတ်ချက်	ကြားခံလေဖြတ်ခြင်း(mm)	ချိတ်ဆက်မှုချည်	တင်းကျပ်သော torque ±5% [N·m]	Spring reactive force[N]
					အဲ့ဒီဘ၀မှာ လေဖြတ်တယ်။	လေဖြတ်ခြင်းအပြည့်
ø1.5~ø3.5	J	၃၊၆	M6 x0.75	၁.၅-၁.၈	0.2	0.4 0.5
	K		M8 x0.75	2.0-2.5

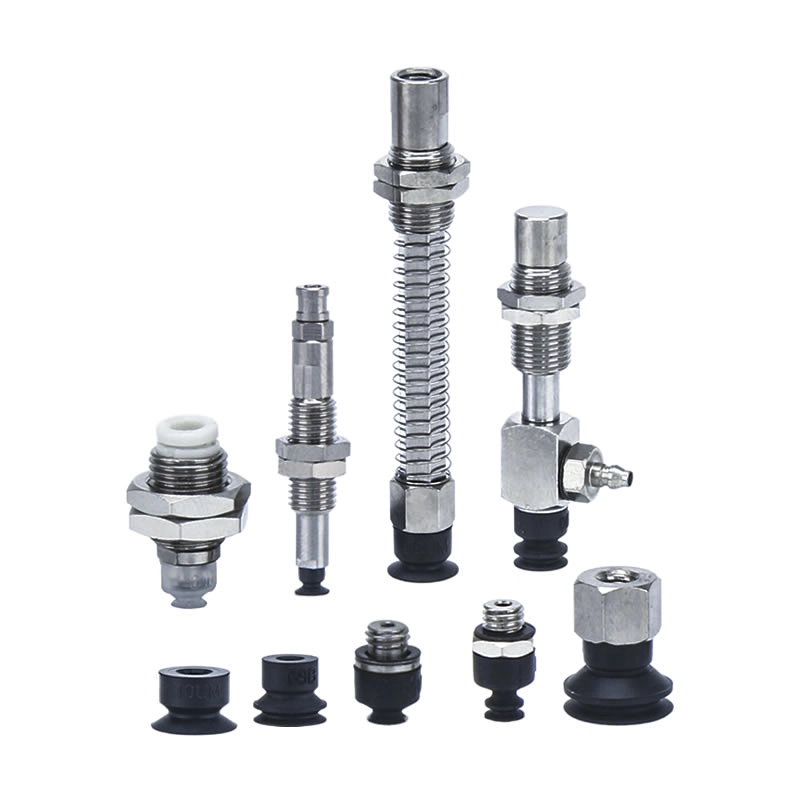

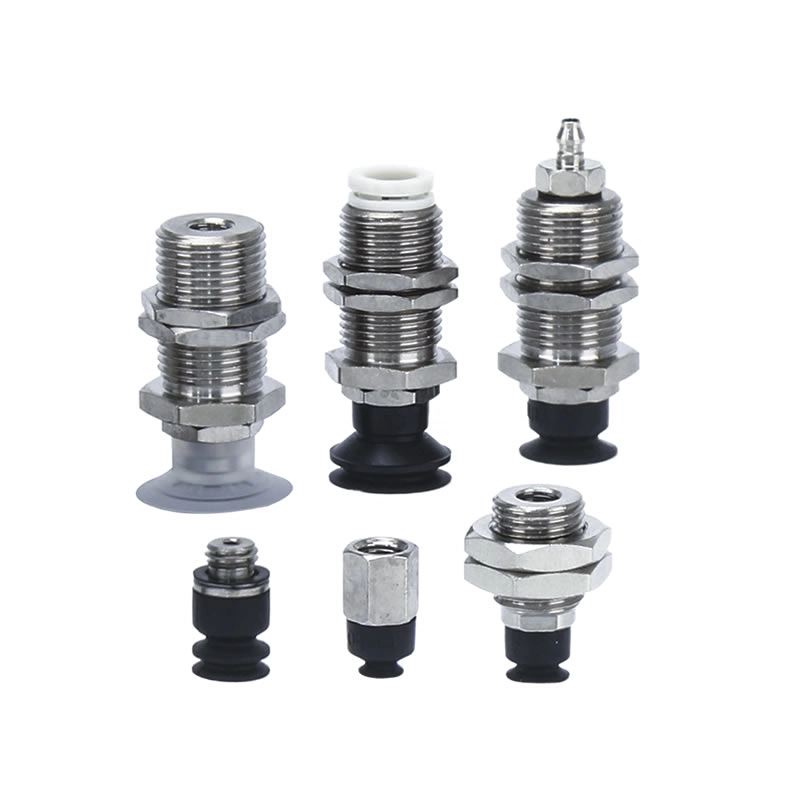

ကျစ်လစ်သော ဖုန်စုပ်ခွက်များ ZP3

ZP3 Series Compact Vacuum Pad Unit

ZP3-T စီးရီး အဒပ်တာ ကျစ်ကျစ်လစ်လစ် ဖုန်စုပ်ထုပ်များ ပါရှိသည်။

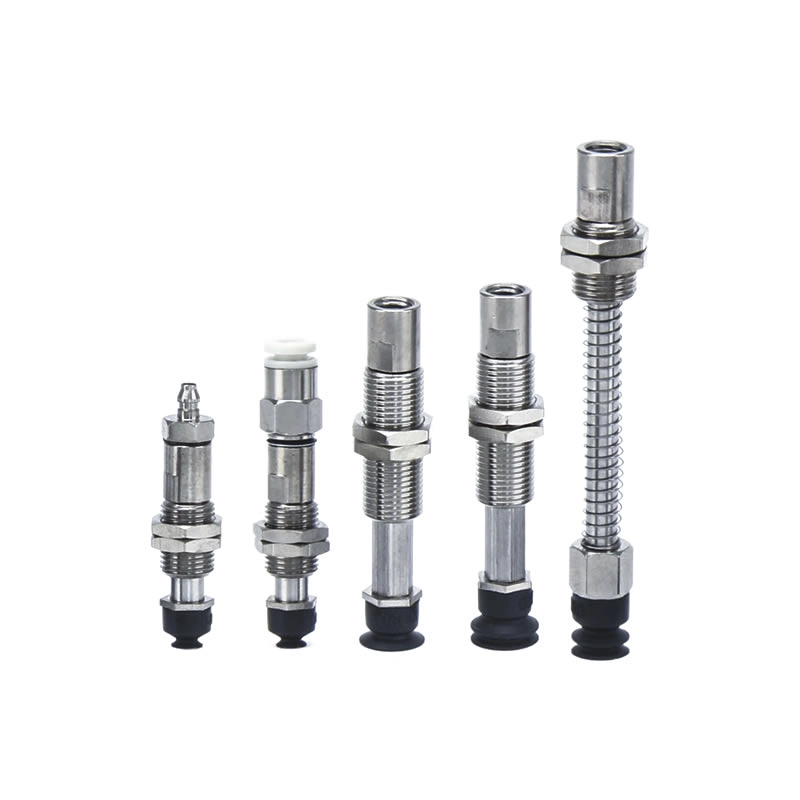

Buffer Compact Vacuum Pads များဖြင့် ZP3-T စီးရီး

ZP3-Y စီးရီး အဒပ်တာ ကျစ်ကျစ်လစ်လစ် ဖုန်စုပ်ထုပ်များ ပါရှိသည်။

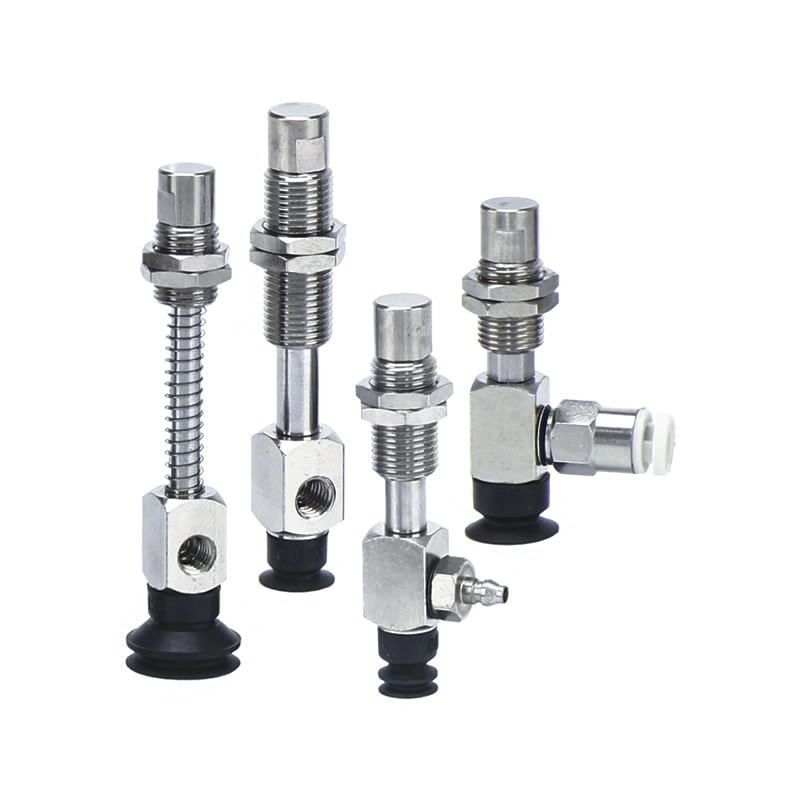

Buffer Compact Vacuum Pads ဖြင့် ZP3-Y စီးရီး

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

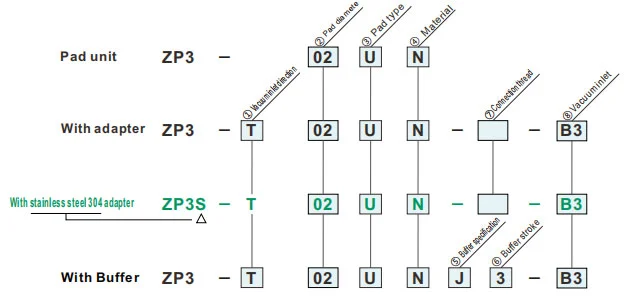

အော်ဒါမှာနည်း

A3

A4

B3

A6

B3

U4

04

U2

B3

04

U2

U4

B3

B3

04

U2

U4

B3

04

U2

U4

A4

A5

H5

B4

B5

A10

A12

B5

04

06

U2

U4

U6

B5

04

06

U2

U4

U6

B5

B5

04

06

U2

U4

U6

B5

04

06

U2

U4

U6

အတိုင်းအတာ(mm)

Pad ပစ္စည်းနှင့် လက္ခဏာများ

Pad ပစ္စည်းနှင့် လက္ခဏာများ

စက်မှုနယ်ပယ် အသီးသီးတွင် အနုစိတ် အစိတ်အပိုင်းများ (ဖုန်စုပ်ခွက်) ၏ လျှောက်လွှာကောက်ကြောင်း
