How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

တရုတ် အရည်အသွေးမြင့် Nozzle Vacuum Suction Cups ZP2 တင်သွင်းသူ

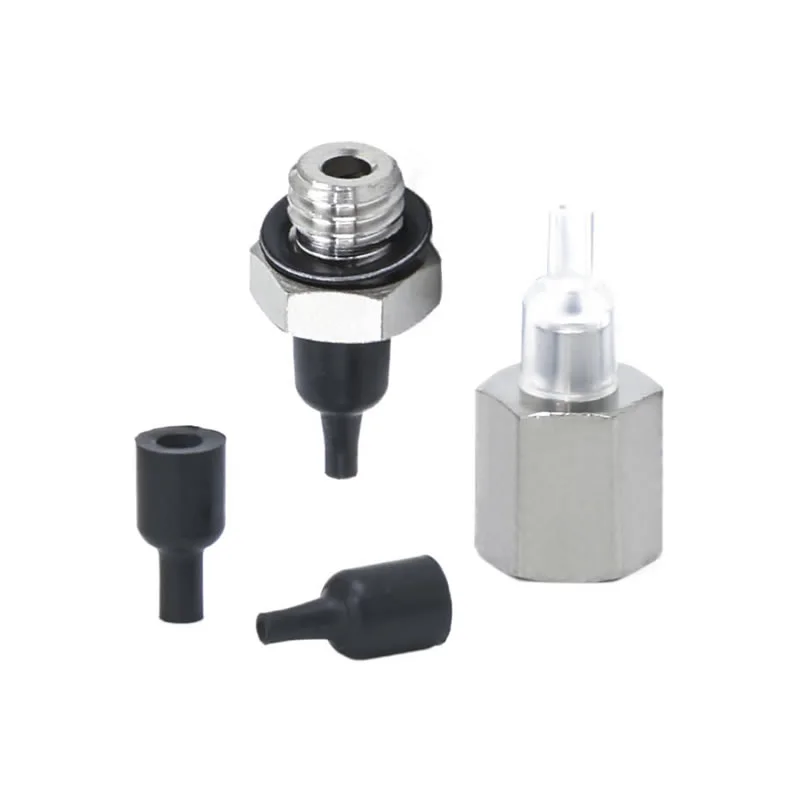

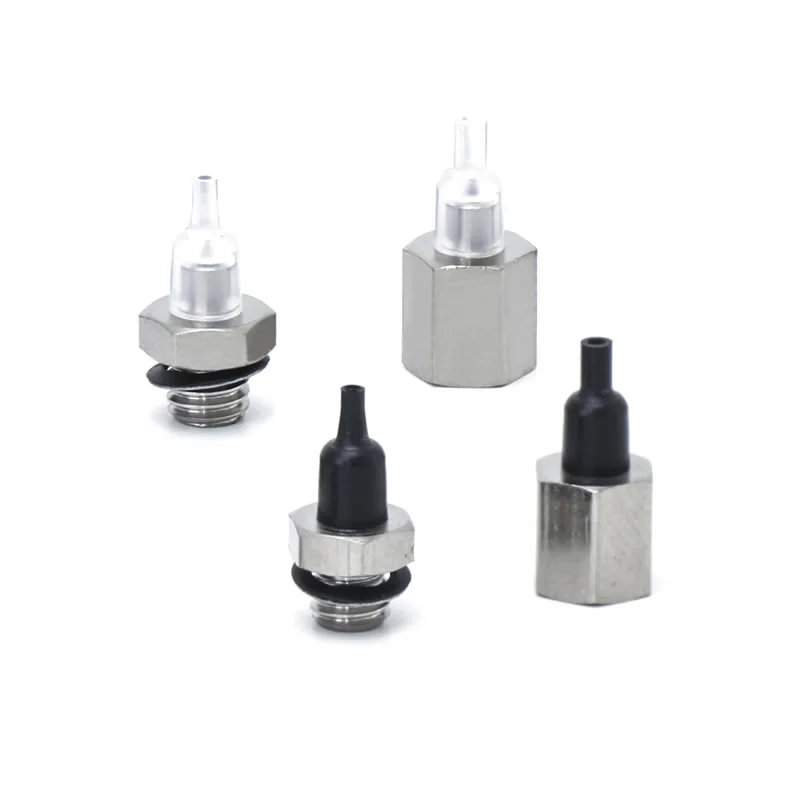

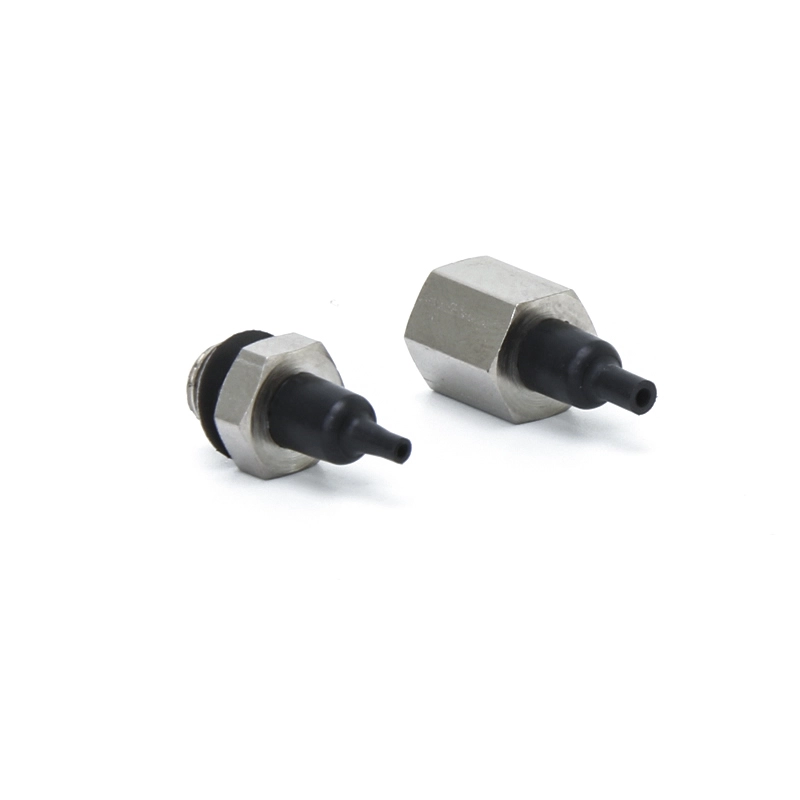

Nozzle Vacuum Suction Cups ZP2

ထိပ်တန်းတရုတ်ထုတ်လုပ်သူအနေဖြင့်၊ ကျွန်ုပ်တို့၏စက်ရုံသည် မီလီမီတာစကေးရှိသော အလုပ်ခွင်များအတွက် စိတ်ကြိုက် Nozzle Vacuum Suction Cups ZP2 ကို ပေးပါသည်။ အလွန်ကျစ်လစ်သိပ်သည်းသော ø0.8mm-ø1.1mm အချင်းများနှင့် အာကာသ-ခြွေတာသော ပေါင်းစည်းထားသော နော်ဇယ်များပါရှိသော၊ ဤပေးသွင်းသူ-တိုက်ရိုက်ဖြေရှင်းချက်သည် ချစ်ပ်များနှင့် မိုက်ခရိုမှန်ဘီလူးများအတွက် အကောင်းဆုံးဖြစ်သည်။ ကျွန်ုပ်တို့သည် အီလက်ထရွန်းနစ်နှင့် လီသီယမ်ဘက်ထရီစက်မှုလုပ်ငန်းအတွက် လျှပ်စစ်ဓာတ်မငြိမ်မသက်မှု နှင့် စတီးလ်မဟုတ်သော အစိတ်အပိုင်းများကို သိုလှောင်ထားသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

SMC ZP2 nozzle pads များကို ဘာအတွက်အသုံးပြုကြသနည်း။

Nozzle Vacuum Suction Cups ZP2 ကို လျင်မြန်စွာ ကောက်ယူပြီး နေရာယူခြင်းအတွက် ဖုန်စုပ်ထုတ်သည့် စနစ်များတွင် အသုံးများသည်။
ဖုန်စုပ်ခွက်ကို တိုက်ရိုက်ထုတ်ပေးရန် နော်ဇယ်များနှင့် ပေါင်းစပ်ထားသည်။
မြန်နှုန်းမြင့် အလိုအလျောက်စနစ်နှင့် စက်ရုပ်ကိုင်တွယ်ခြင်းအတွက် သင့်လျော်သည်။
သေးငယ်သောအစိတ်အပိုင်းများ၊ ထုပ်ပိုးပစ္စည်းများနှင့် ပေါ့ပါးသောအစိတ်အပိုင်းများအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။
Commaelec သည် စဉ်ဆက်မပြတ် ထုတ်လုပ်မှုတွင် ယုံကြည်စိတ်ချရသော စွမ်းဆောင်ရည်ကို ရရှိစေမည့် အလားတူ စနစ်ဒီဇိုင်းများနှင့် လိုက်ဖက်သော တည်ငြိမ်သော အရည်အသွေးရှိသော ခွက်များကို ပံ့ပိုးပေးပါသည်။

မှန်ကန်တဲ့ suction cup design ကို ဘယ်လိုရွေးချယ်မလဲ။

ရွေးချယ်မှုသည် အမှန်တကယ် လုပ်ငန်းခွင်အခြေအနေအပေါ် အခြေခံသင့်သည်-
Workpiece မျက်နှာပြင်: ချောမွေ့→ပြားချပ်ချပ်အမျိုးအစား; မညီညာခြင်း → ဖိုထိုးခြင်း အမျိုးအစား
အလေးချိန်နှင့် အရွယ်အစား- ပိုလေးသော အစိတ်အပိုင်းများသည် ပိုကြီးသော အချင်းများ လိုအပ်သည်။
ပတ်ဝန်းကျင်- မြင့်မားသော အပူချိန် သို့မဟုတ် ဓာတုပစ္စည်းများ → ဆီလီကွန် သို့မဟုတ် FKM ကို ရွေးချယ်ပါ။
သံသရာအမြန်နှုန်း- မြန်နှုန်းမြင့်လိုင်းများသည် ပေါ့ပါးပြီး တုံ့ပြန်မှုရှိသော ဒီဇိုင်းများမှ အကျိုးကျေးဇူးများ ရရှိသည်။
Commaelec သည် သတ်မှတ်ထားသော အပလီကေးရှင်းများနှင့် ကိုက်ညီသော ပစ္စည်း၊ အရွယ်အစားနှင့် ဖွဲ့စည်းပုံများကို ကူညီပေးပါသည်။

ZP2 စီးရီးတွင် အဓိက pad အမျိုးအစားများကား အဘယ်နည်း။

Flat အမျိုးအစား- ချောမွေ့သော မျက်နှာပြင်များအတွက် အများဆုံး ထိတွေ့ဧရိယာ
နံရိုးများဖြင့် ပြားချပ်ချပ်- အနည်းငယ်ကြမ်းတမ်းသော မျက်နှာပြင်များပေါ်တွင် တံဆိပ်ခတ်ခြင်း ပိုကောင်းသည်။
Bellows အမျိုးအစား- မညီညာသောမျက်နှာပြင်များနှင့် လိုက်လျောညီထွေဖြစ်ပြီး ကူရှင်ပေးသည်။

I. Core အားသာချက်များ

ဖုန်စုပ်စုပ်စက်သည် အားသာချက်လေးခုပါရှိသော စက်မှုလုပ်ငန်းအလိုအလျောက်စနစ်တွင် "လိုက်လျောညီထွေရှိသော ဆုပ်ကိုင်ခြင်း" အတွက် အဓိကဖြေရှင်းချက်တစ်ခုဖြစ်သည်- မထိခိုက်စေသော ဆုပ်ကိုင်မှု၊ ဘက်စုံပစ္စည်း/ ပုံမမှန်သော အလုပ်ခွင်များတွင် လိုက်လျောညီထွေရှိမှု၊ သန့်ရှင်းမှုနှင့် သဘာဝပတ်ဝန်းကျင်ကို ကာကွယ်မှု၊ နှင့် လိုက်လျောညီထွေရှိသော လည်ပတ်မှု။ ၎င်းကို workpieces များ၏ မတူညီသော လုပ်ငန်းလက္ခဏာများ (ပါးလွှာ/အထူ၊ တိကျမှု/ကြမ်း၊ သန့်ရှင်းရေး/စံ) နှင့် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။

II လုပ်ငန်းအလိုက် လျှောက်လွှာများကို ထုတ်ယူခြင်း။

A. ဆေးနှင့်ဆေးလုပ်ငန်း

A.1：အဓိကလိုအပ်ချက်များသန့်ရှင်းပြီး ညစ်ညမ်းမှု ကင်းစင်ခြင်း (FDA/GMP လိုက်နာမှု)၊ နူးညံ့သိမ်မွေ့ပြီး မထိခိုက်စေဘဲ နှင့် ညစ်ညမ်းမှုကို ဖြတ်ကျော်ခြင်းမှ ကာကွယ်ခြင်း

A.2 အဓိကအခြေအနေများ-

1. ဆေးဝါးထုပ်ပိုးမှု- ဆေးပုလင်း/ ဆေးဝါးပန်းကန်ပြား/ ပြုတ်ရည်အိတ် (အစားအစာတန်းစီလီကွန်စုပ်ခွက်၊ အမှုန်အမွှားမွှားများ)

2. ဆေးဘက်ဆိုင်ရာကိရိယာများ တပ်ဆင်ခြင်း- ခွဲစိတ်ကိရိယာများ/ ဆေးဘက်ဆိုင်ရာ ပိုက်များ/ ခြေတုလက်တု ကိုင်တွယ်ခြင်းအပိုင်းများ (ချိန်ညှိနိုင်သော အနုတ်လက္ခဏာဖိအား၊ ပုံပျက်ခြင်းကို ကာကွယ်ခြင်း)

3. ဇီဝဗေဒဆိုင်ရာဓာတ်ခွဲခန်း- သားမွေးပန်းကန်/ centrifuge tube/ reagent card လွှဲပြောင်းခြင်း (ဓာတုခံနိုင်ရည်ရှိပြီး ပိုးသတ်နိုင်သောသဟဇာတ)

B. အီလက်ထရွန်းနစ်နှင့် ဆီမီးကွန်ဒတ်တာလုပ်ငန်း

B.1 အခြေခံလိုအပ်ချက်များ-တည်ငြိမ်မှု ဆန့်ကျင်မှု (10⁶-10¹¹Ω), တိကျစွာ နေရာချထားခြင်း (အမှား ≤0.01 မီလီမီတာ), ခြစ်ရာ ခံနိုင်ရည်

B.2 အဓိကအခြေအနေများ-

1. Chip/Semiconductor- wafer ကိုင်တွယ်မှု၊ ချစ်ပ်ထုပ်ပိုးမှု (ကြွေထည်/လျှပ်စစ်ဆီလီကွန်စုပ်ခွက်၊ ကွဲအက်ခြင်းကိုကာကွယ်ရန် တူညီသောအနုတ်လက္ခဏာဖိအား)

2. PCB/အစိတ်အပိုင်းများ- ပျော့ပြောင်းနိုင်သော PCB၊ သေးငယ်သောအစိတ်အပိုင်းများ (0402 resistors) မျက်နှာပြင်တပ်ဆင်ထားသော (ပါးလွှာသော ဆီလီကွန်/ဂျယ်/မိုက်ခရိုစုပ်ခွက်များ)

3. မျက်နှာပြင်- LCD/OLED ဘောင်၊ ထိတွေ့ဖန်သားဖမ်းခြင်း (မြင့်မားသောအကြည်ဓာတ်၊ အစွန်းအထင်းများနှင့် ခြစ်ရာများမရှိ)

ဂ။ မော်တော်ကားနှင့် မော်တော်ကား အစိတ်အပိုင်း လုပ်ငန်း

C.1 အခြေခံလိုအပ်ချက်များ-ကြီးမားသောစုတ်ယူမှု ( single suction disk ≥500N)၊ အမျိုးအစားအစုံလိုက် လိုက်လျောညီထွေဖြစ်အောင် (သတ္တု/ပလပ်စတစ်/မှန်)၊ စလစ်မကပ်၊

C.2 အဓိကအခြေအနေများ-

4. ကိုယ်ထည်ထုတ်လုပ်ခြင်း- စတီးပြား/တံခါးဘောင် ကိုင်တွယ်ဂဟေဆော်ခြင်း (ကြီးမားသောအချင်းရော်ဘာ/စုတ်ယူမှုခွက်အစုံအခင်း၊ ချော်ထွက်မှု ဆန့်ကျင်သည့် အသွင်အပြင်)

5. မှန်/အတွင်းခန်း- လေကာစခရင် တပ်ဆင်မှု၊ သားရေထိုင်ခုံ မျက်နှာပြင် လွှဲပြောင်းမှု (အပူချိန်ခံနိုင်ရည်ရှိသော ဆီလီကွန်/ရေမြှုပ်စုပ်ခွက်များ၊ ပုံပျက်ခြင်းများကို ကာကွယ်ခြင်း)

6. အစိတ်အပိုင်းများ- အင်ဂျင်ဆလင်ဒါ ကိုယ်ထည် / ဂီယာဘောက်စ် လက်ကိုင် (ဖုန်စုပ်စက် + စက်လော့ခ်၊ ပြုတ်ကျမှုဆန့်ကျင်)

D. အစားအသောက်နှင့် ထုပ်ပိုးမှုလုပ်ငန်း

D.1 အခြေခံလိုအပ်ချက်များ-Food Grade (FDA လက်မှတ်ရ) ၊ သန့်ရှင်းရလွယ်ကူပြီး ကြိတ်ခံနိုင်ရည်ရှိသည်။

D.2 အဓိကအခြေအနေများ-

1. အစားအစာ ကိုင်တွယ်ခြင်း- ဖုတ်ပစ္စည်းများ/ လတ်ဆတ်သော အသား/ သစ်သီးများ အမျိုးအစားခွဲခြင်း (စုပ်ယူမှုနည်းသော ရေမြှုပ်စုပ်ခွက်၊ အနံ့ကင်းကာ ဆေးကြောရလွယ်ကူသည်)

2. ထုပ်ပိုးမှု အလိုအလျောက်စနစ်- ထုပ်ပိုးအိတ်အဖွင့်၊ ပိုးမွှားပုံးပုံးပုံသွင်းခြင်း (အငြိမ်ဖယ်ထုတ်ခြင်း/ ပါးလွှာသော/မာကျောသော ထုပ်ပိုးမှုများအတွက် သင့်လျော်သည်)

E. ထောက်ပံ့ပို့ဆောင်ရေးနှင့် သိုလှောင်ရုံလုပ်ငန်း

E.1 အခြေခံလိုအပ်ချက်များ-ထိရောက်သော လိုက်လျောညီထွေ လိုက်လျောညီထွေဖြစ်စေခြင်း (ကုန်ပစ္စည်းများစွာ၏ သတ်မှတ်ချက်များ)၊ တည်ငြိမ်သောဖိအား၊

E.2 အဓိကအခြေအနေများ-

1. ကတ်တွန်ကိုင်တွယ်ခြင်း- e-commerce carton sorting (ချိန်ညှိနိုင်သော suction array၊ vacuum pressure)

2. ပန်းကန်ပြား/အလိပ်- သစ်သားဘုတ်/ပလပ်စတစ်ဖလင်အလိပ်လွှဲပြောင်းခြင်း (အမြှောင်းရှည်/အဝိုင်းစုတ်စုပ်ခွက်၊ အော့ဖ်ဆက်ခြင်းကို ကာကွယ်ရန် ယူနီဖောင်း စုပ်ယူမှု)

F. စွမ်းအင်အသစ်နှင့် အထူးစက်မှုလုပ်ငန်း

F.1 စွမ်းအင်အသစ် (လီသီယမ်ဘက်ထရီ/pv):

1. လီသီယမ်ဘက်ထရီပြား (လျှပ်စစ်အညစ်အကြေးစုပ်ခွက်၊ ဖုန်မှုန့်ဆန့်ကျင်)၊ လျှပ်စစ်ဓာတ်မှန် (အကြီးစားစုတ်ယူခြင်းဆီလီကွန်စုပ်ခွက်၊ ခြစ်ရာမရှိ)၊

F.2 ပုံနှိပ်ခြင်းနှင့် စက္ကူ

1. စက္ကူ/ပုံနှိပ်ထားသော အရာဝတ္ထုများကို ဖမ်းယူခြင်း (စုပ်ယူနိုင်သော စက္ကူပစ္စည်း၊ စုတ်ပြဲခြင်းနှင့် မှင်ညစ်ညမ်းမှုကို ကာကွယ်ရန် အနည်းငယ် အနုတ်လက္ခဏာဖိအား)

III အဓိက လိုက်လျောညီထွေရှိသော ယုတ္တိဗေဒ အကျဉ်းချုပ်

Workpiece လက္ခဏာများ	Pipette လိုက်လျောညီထွေမှုအစီအစဉ်	သက်ဆိုင်ရာ လုပ်ငန်းခွင်အခြေအနေများ
ပါးလွှာခြင်း / Fragile / တိကျမှု	ဆီလီကွန်/ကြွေထည်ပစ္စည်း၊ မိုက်ခရိုအနုတ်လက္ခဏာဖိအား၊ မိုက်ခရိုစုပ်စက် နော်ဇယ်	အီလက်ထရွန်းနစ်တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ ဆေးဝါးများ
လေးလံသောပစ္စည်းများ / အရွယ်အစားကြီး	ရော်ဘာပစ္စည်း၊ ကြီးမားသောအချင်းစုပ်ခွက်၊ စုပ်ခွက်အစုံပါရှိသည်။	မော်တော်ကားများ၊ ထောက်ပံ့ပို့ဆောင်ရေးပြားများ
ကျန်းမာရေး/ လေထုညစ်ညမ်းမှု ကာကွယ်ရေး	အစားအသောက်/ဆေးဘက်ဆိုင်ရာတန်းစီလီကွန်၊ သန့်ရှင်းရန်လွယ်ကူသောဖွဲ့စည်းပုံ	ဆေး၊ အစားအသောက်
ပျော့ပျောင်း / ပုံမမှန်သောမျက်နှာပြင်များ	ရေမြှုပ်ပစ္စည်း၊ ပုံပျက်နိုင်သောစုတ်ယူခွက်	ကားအတွင်းခန်း၊ အစားအသောက်
Antistatic လိုအပ်ချက်များ	Antistatic ဆီလီကွန်၊ အိုင်းယွန်းလေကို ကူညီပေးသည်။	အီလက်ထရွန်းနစ် semi-conductor

②Pad အချင်း(မီလီမီတာ)
08	ø0.8
11	ø1.1

④ ပစ္စည်း
N	NBR
S	ဆီလီကွန်ရော်ဘာ
U	ယူရီတင်းရော်ဘာ
F	FKM
GN	လျှပ်ကူးနိုင်သော NBR
GS	လျှပ်ကူးနိုင်သော ဆီလီကွန်ရော်ဘာ

⑤ ဖုန်စုပ်စက်
A4	အပျိုချည်	M4 x0.7 M5 x0.8
A5
B4	ချည်ထီး	M4 x0.7
B5		M5 x0.8

မော်ဒယ်				øC	øD
	② Pad ဒိုင်ယာ။	③ Pad အမျိုးအစား	④ Pad ပစ္စည်း
ZP2	08	AN	N S U F GN GS	1.6	0.8
	11			2	1.1

မော်ဒယ်						A	B	øC	øD	E	ဒပ်
	① လေဟာနယ် အဝင်လမ်းကြောင်း	② Pad ဒိုင်ယာ။	③ Pad အမျိုးအစား	④ Pad ပစ္စည်း	⑤ လေဟာနယ် ဝင်ပေါက်
ZP2	T	08	AN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4 x0.7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x0.8	ZP2A-AN-A5
		11						2	1.1

Nozzle Vacuum Suction Cups ZP2

Nozzle Vacuum Suction Cups ZP2

ZP2 စီးရီး Nozzle Vacuum Pad ယူနစ်

ZP2-T Series Adapter Nozzle Vacuum Pad ပါရှိပါတယ်။

ရိုးရိုးအပလီကေးရှင်းများ ပါဝင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

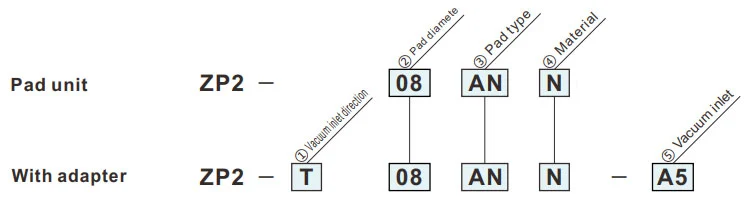

အော်ဒါမှာနည်း

အတိုင်းအတာ(mm)

Pad ပစ္စည်းနှင့် လက္ခဏာများ

စက်မှုနယ်ပယ် အသီးသီးတွင် အနုစိတ် အစိတ်အပိုင်းများ (ဖုန်စုပ်ခွက်) ၏ လျှောက်လွှာကောက်ကြောင်း

① Vacuum inlet direction
T	ဒေါင်လိုက်
