How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

China Advanced Short-type Vacuum Suction Cups ZP2-MU အစုလိုက် တင်သွင်းသူ

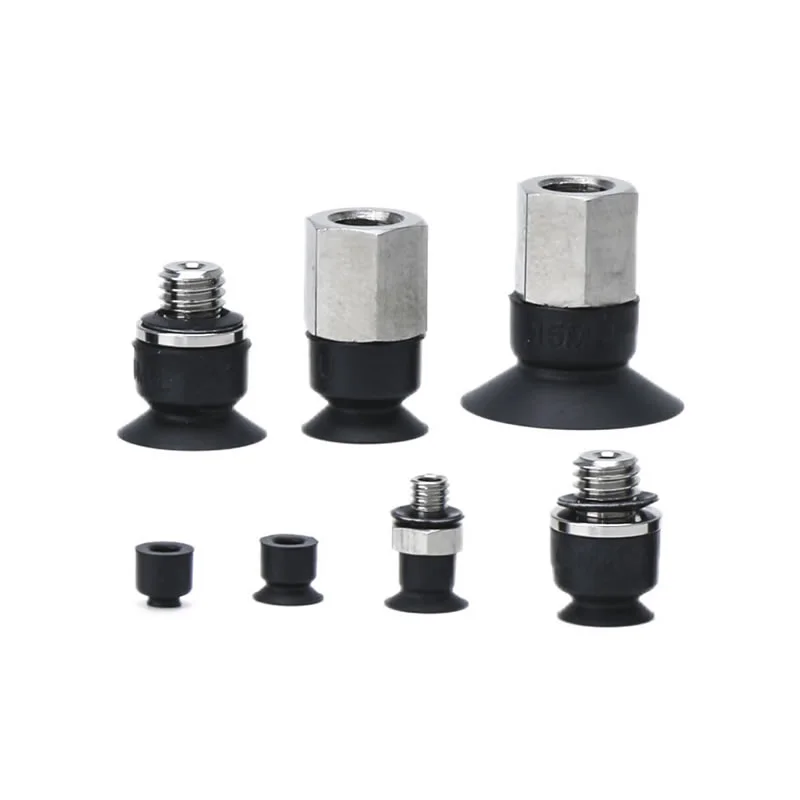

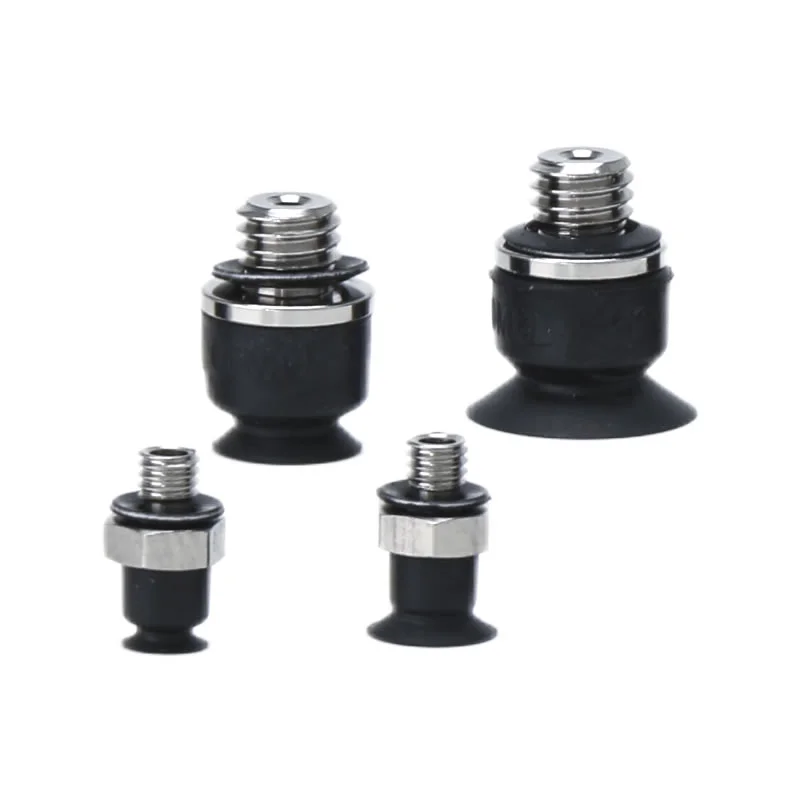

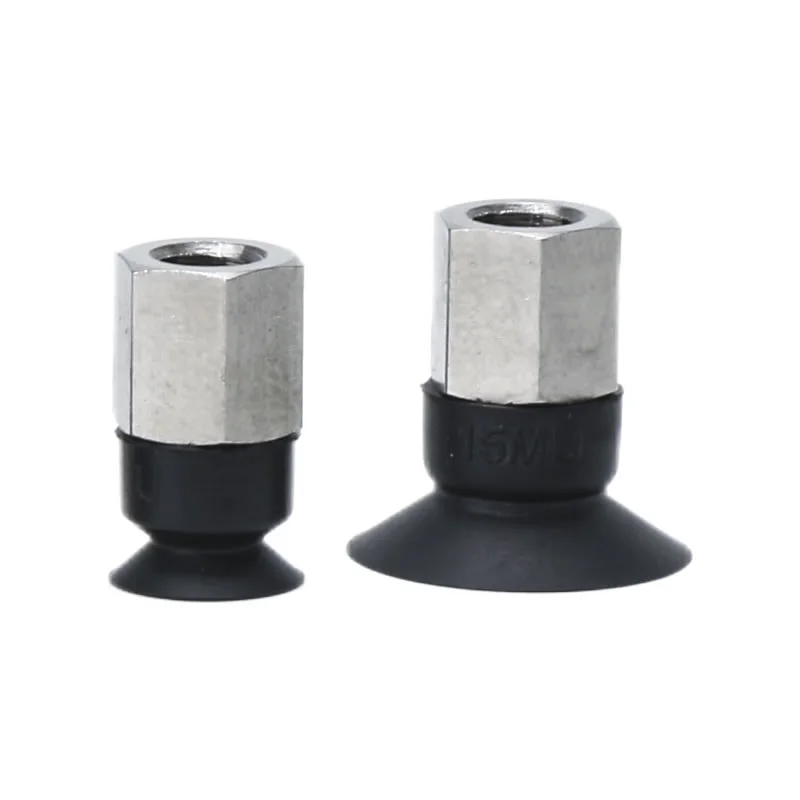

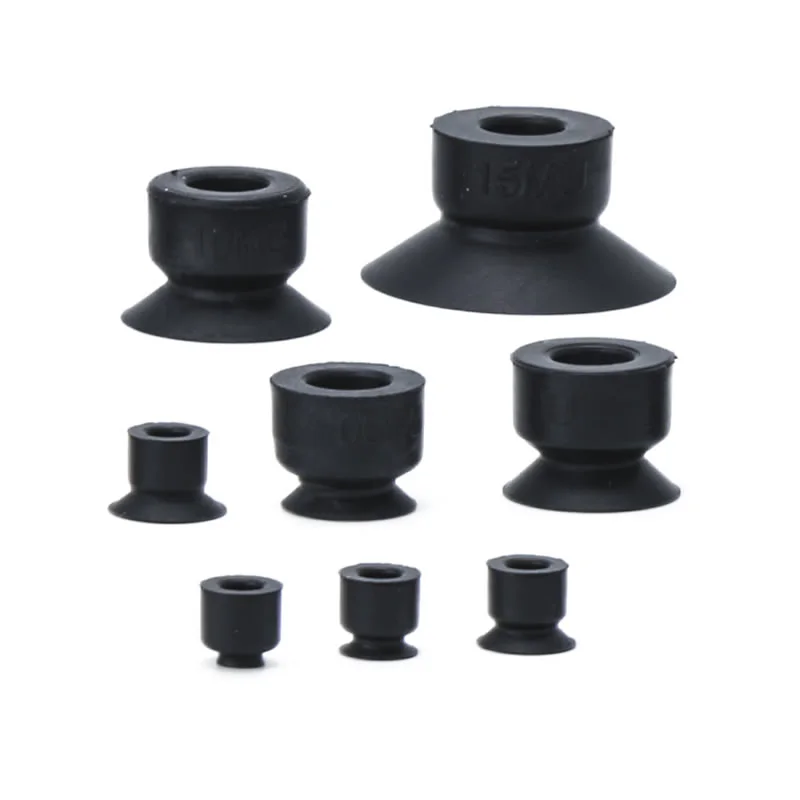

ဖုန်စုပ်ခွက်အတို ZP2-MU

ထိပ်တန်းတရုတ်ထုတ်လုပ်သူအနေဖြင့်၊ ကျွန်ုပ်တို့၏စက်ရုံသည် စိတ်တိုင်းကျပြုလုပ်ထားသော Short-type Vacuum Suction Cups ZP2-MU (ø2-15mm) ကို ပေးဆောင်ပါသည်။ တင်းကျပ်သောနေရာများအတွက် နိမ့်သောပရိုဖိုင်နှင့် ဓာတ်ငြိမ်ဆန့်ကျင်ဘက်ဆီလီကွန်ပါရှိသည်။ တင်သွင်းလာသော ဆီလီကွန်၊ NBR၊ နှင့် သံမဏိပစ္စည်းအားလုံးကို စတီးလ်အစိတ်အပိုင်းများနှင့် ပေါင်းစပ်ထားသည့်အတွက်၊ ဤထုတ်ကုန်သည် လစ်သီယမ်ဘက်ထရီနှင့် တစ်ပိုင်းလျှပ်ကူးပစ္စည်း လုပ်ငန်းများတွင် အသုံးပြုရန် သင့်လျော်ပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

ZP2 တွင် "MU" အမျိုးအစားကဘာလဲ။

"MU" အမျိုးအစားသည် ZP2 စီးရီးအတွင်း အသေးစား၊ အလွန်ကျစ်လစ်သိပ်သည်းသော (မိုက်ခရို) ဒီဇိုင်းကို ရည်ညွှန်းသည်။
တိကျစွာကိုင်တွယ်ရန်အတွက် အလွန်သေးငယ်သော အချင်းများ (φ2–φ15)
တင်းကျပ်သော တပ်ဆင်နေရာများအတွက် အနိမ့်ပိုင်းဖွဲ့စည်းပုံ
ပေါ့ပါးပြီး သေးငယ်သော အလုပ်ခွင်များအတွက် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသည်။
Commaelec သည် Short-type Vacuum Suction Cups ZP2-MU ကို တည်ငြိမ်သော Dimension တိကျမှုဖြင့် ထုတ်လုပ်ထားပြီး တိကျမှုမြင့်မားသော စနစ်များတွင် တသမတ်တည်း စွမ်းဆောင်နိုင်စေရန် အာမခံပါသည်။

ZP2-MU ရဲ့ အဓိကအကျိုးကျေးဇူးတွေက ဘာတွေလဲ။

ကျစ်လစ်သောအရွယ်အစား- သိပ်သည်းသော အပြင်အဆင်များနှင့် ကန့်သတ်နေရာများအတွက် စံပြ
တည်ငြိမ်သော စုပ်ယူမှု- ပြားချပ်ချပ်ဒီဇိုင်းသည် သေးငယ်သောအစိတ်အပိုင်းများတွင် ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းကို သေချာစေသည်။
တိကျစွာ ကိုင်တွယ်ခြင်း- ရွေးယူနေစဉ်အတွင်း ပုံပျက်သွားခြင်းကို လျော့နည်းစေသည်။
ပစ္စည်းပြောင်းလွယ်ပြင်လွယ်- NBR၊ ဆီလီကွန်နှင့် တည်ငြိမ်မှု ဆန့်ကျင်ရွေးချယ်စရာများ ရနိုင်သည်။
မြင့်မားသော လိုက်လျောညီထွေမှု- Commaelec ၏ ထိန်းချုပ်ထားသော ထုတ်လုပ်မှုသည် အစုလိုက်အသုံးပြုမှုတွင် တူညီသောအရည်အသွေးကို သေချာစေသည်။

လျှောက်လွှာတွေက ဘာတွေလဲ။

အီလက်ထရွန်နစ်လုပ်ငန်း- ချစ်ပ်များ၊ သေးငယ်သော အစိတ်အပိုင်းများ၊ PCB ကိုင်တွယ်မှု (အငြိမ်ဆန့်ကျင်မှု ရွေးချယ်စရာများ ရနိုင်သည်)
တိကျသောစည်းဝေးပွဲလိုင်းများ- ပလပ်စတစ် သို့မဟုတ် သတ္တုအစိတ်အပိုင်းများ
ထုပ်ပိုးမှု အလိုအလျောက်စနစ်- ပေါ့ပါးသောပစ္စည်းများနှင့် အမြန်လည်ပတ်မှု
သေးငယ်သောအစိတ်အပိုင်း ကိုင်တွယ်ခြင်း- နေရာလွတ်နှင့် တိကျမှုသည် အရေးကြီးသောနေရာ

I. Core အားသာချက်များ

ဖုန်စုပ်စုပ်စက်သည် အားသာချက်လေးခုပါရှိသော စက်မှုလုပ်ငန်းအလိုအလျောက်စနစ်တွင် "လိုက်လျောညီထွေရှိသော ဆုပ်ကိုင်ခြင်း" အတွက် အဓိကဖြေရှင်းချက်တစ်ခုဖြစ်သည်- မထိခိုက်စေသော ဆုပ်ကိုင်မှု၊ ဘက်စုံပစ္စည်း/ ပုံမမှန်သော အလုပ်ခွင်များတွင် လိုက်လျောညီထွေရှိမှု၊ သန့်ရှင်းမှုနှင့် သဘာဝပတ်ဝန်းကျင်ကို ကာကွယ်မှု၊ နှင့် လိုက်လျောညီထွေရှိသော လည်ပတ်မှု။ ၎င်းကို workpieces များ၏ မတူညီသော လုပ်ငန်းလက္ခဏာများ (ပါးလွှာ/အထူ၊ တိကျမှု/ကြမ်း၊ သန့်ရှင်းရေး/စံ) နှင့် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။

II လုပ်ငန်းအလိုက် လျှောက်လွှာများကို ထုတ်ယူခြင်း။

A. ဆေးနှင့်ဆေးလုပ်ငန်း

A.1：အဓိကလိုအပ်ချက်များသန့်ရှင်းပြီး ညစ်ညမ်းမှု ကင်းစင်ခြင်း (FDA/GMP လိုက်နာမှု)၊ နူးညံ့သိမ်မွေ့ပြီး မထိခိုက်စေဘဲ နှင့် ညစ်ညမ်းမှုကို ဖြတ်ကျော်ခြင်းမှ ကာကွယ်ခြင်း

A.2 အဓိကအခြေအနေများ-

1. ဆေးဝါးထုပ်ပိုးမှု- ဆေးပုလင်း/ ဆေးဝါးပန်းကန်ပြား/ ပြုတ်ရည်အိတ် (အစားအစာတန်းစီလီကွန်စုပ်ခွက်၊ အမှုန်အမွှားမွှားများ)

2. ဆေးဘက်ဆိုင်ရာကိရိယာများ တပ်ဆင်ခြင်း- ခွဲစိတ်ကိရိယာများ/ ဆေးဘက်ဆိုင်ရာ ပိုက်များ/ ခြေတုလက်တု ကိုင်တွယ်ခြင်းအပိုင်းများ (ချိန်ညှိနိုင်သော အနုတ်လက္ခဏာဖိအား၊ ပုံပျက်ခြင်းကို ကာကွယ်ခြင်း)

3. ဇီဝဗေဒဆိုင်ရာဓာတ်ခွဲခန်း- သားမွေးပန်းကန်/ centrifuge tube/ reagent card လွှဲပြောင်းခြင်း (ဓာတုခံနိုင်ရည်ရှိပြီး ပိုးသတ်နိုင်သောသဟဇာတ)

B. အီလက်ထရွန်းနစ်နှင့် ဆီမီးကွန်ဒတ်တာလုပ်ငန်း

B.1 အခြေခံလိုအပ်ချက်များ-တည်ငြိမ်မှု ဆန့်ကျင်မှု (10⁶-10¹¹Ω), တိကျစွာ နေရာချထားခြင်း (အမှား ≤0.01 မီလီမီတာ), ခြစ်ရာ ခံနိုင်ရည်

B.2 အဓိကအခြေအနေများ-

1. Chip/Semiconductor- wafer ကိုင်တွယ်မှု၊ ချစ်ပ်ထုပ်ပိုးမှု (ကြွေထည်/လျှပ်စစ်ဆီလီကွန်စုပ်ခွက်၊ ကွဲအက်ခြင်းကိုကာကွယ်ရန် တူညီသောအနုတ်လက္ခဏာဖိအား)

2. PCB/အစိတ်အပိုင်းများ- ပျော့ပြောင်းနိုင်သော PCB၊ သေးငယ်သောအစိတ်အပိုင်းများ (0402 resistors) မျက်နှာပြင်တပ်ဆင်ထားသော (ပါးလွှာသော ဆီလီကွန်/ဂျယ်/မိုက်ခရိုစုပ်ခွက်များ)

3. မျက်နှာပြင်- LCD/OLED ဘောင်၊ ထိတွေ့ဖန်သားဖမ်းခြင်း (မြင့်မားသောအကြည်ဓာတ်၊ အစွန်းအထင်းများနှင့် ခြစ်ရာများမရှိ)

ဂ။ မော်တော်ကားနှင့် မော်တော်ကား အစိတ်အပိုင်း လုပ်ငန်း

C.1 အခြေခံလိုအပ်ချက်များ-ကြီးမားသောစုတ်ယူမှု ( single suction disk ≥500N)၊ အမျိုးအစားအစုံလိုက် လိုက်လျောညီထွေဖြစ်အောင် (သတ္တု/ပလပ်စတစ်/မှန်)၊ စလစ်မကပ်၊

C.2 အဓိကအခြေအနေများ-

4. ကိုယ်ထည်ထုတ်လုပ်ခြင်း- စတီးပြား/တံခါးဘောင် ကိုင်တွယ်ဂဟေဆော်ခြင်း (ကြီးမားသောအချင်းရော်ဘာ/စုတ်ယူမှုခွက်အစုံအခင်း၊ ချော်ထွက်မှု ဆန့်ကျင်သည့် အသွင်အပြင်)

5. မှန်/အတွင်းခန်း- လေကာစခရင် တပ်ဆင်မှု၊ သားရေထိုင်ခုံ မျက်နှာပြင် လွှဲပြောင်းမှု (အပူချိန်ခံနိုင်ရည်ရှိသော ဆီလီကွန်/ရေမြှုပ်စုပ်ခွက်များ၊ ပုံပျက်ခြင်းများကို ကာကွယ်ခြင်း)

6. အစိတ်အပိုင်းများ- အင်ဂျင်ဆလင်ဒါ ကိုယ်ထည် / ဂီယာဘောက်စ် လက်ကိုင် (ဖုန်စုပ်စက် + စက်လော့ခ်၊ ပြုတ်ကျမှုဆန့်ကျင်)

D. အစားအသောက်နှင့် ထုပ်ပိုးမှုလုပ်ငန်း

D.1 အခြေခံလိုအပ်ချက်များ-Food Grade (FDA လက်မှတ်ရ) ၊ သန့်ရှင်းရလွယ်ကူပြီး ကြိတ်ခံနိုင်ရည်ရှိသည်။

D.2 အဓိကအခြေအနေများ-

1. အစားအစာ ကိုင်တွယ်ခြင်း- ဖုတ်ပစ္စည်းများ/ လတ်ဆတ်သော အသား/ သစ်သီးများ အမျိုးအစားခွဲခြင်း (စုပ်ယူမှုနည်းသော ရေမြှုပ်စုပ်ခွက်၊ အနံ့ကင်းကာ ဆေးကြောရလွယ်ကူသည်)

2. ထုပ်ပိုးမှု အလိုအလျောက်စနစ်- ထုပ်ပိုးအိတ်အဖွင့်၊ ပိုးမွှားပုံးပုံးပုံသွင်းခြင်း (အငြိမ်ဖယ်ထုတ်ခြင်း/ ပါးလွှာသော/မာကျောသော ထုပ်ပိုးမှုများအတွက် သင့်လျော်သည်)

E. ထောက်ပံ့ပို့ဆောင်ရေးနှင့် သိုလှောင်ရုံလုပ်ငန်း

E.1 အခြေခံလိုအပ်ချက်များ-ထိရောက်သော လိုက်လျောညီထွေ လိုက်လျောညီထွေဖြစ်စေခြင်း (ကုန်ပစ္စည်းများစွာ၏ သတ်မှတ်ချက်များ)၊ တည်ငြိမ်သောဖိအား၊

E.2 အဓိကအခြေအနေများ-

1. ကတ်တွန်ကိုင်တွယ်ခြင်း- e-commerce carton sorting (ချိန်ညှိနိုင်သော suction array၊ vacuum pressure)

2. ပန်းကန်ပြား/အလိပ်- သစ်သားဘုတ်/ပလပ်စတစ်ဖလင်အလိပ်လွှဲပြောင်းခြင်း (အမြှောင်းရှည်/အဝိုင်းစုတ်စုပ်ခွက်၊ အော့ဖ်ဆက်ခြင်းကို ကာကွယ်ရန် ယူနီဖောင်း စုပ်ယူမှု)

F. စွမ်းအင်အသစ်နှင့် အထူးစက်မှုလုပ်ငန်း

F.1 စွမ်းအင်အသစ် (လီသီယမ်ဘက်ထရီ/pv):

1. လီသီယမ်ဘက်ထရီပြား (လျှပ်စစ်အညစ်အကြေးစုပ်ခွက်၊ ဖုန်မှုန့်ဆန့်ကျင်)၊ လျှပ်စစ်ဓာတ်မှန် (အကြီးစားစုတ်ယူခြင်းဆီလီကွန်စုပ်ခွက်၊ ခြစ်ရာမရှိ)၊

F.2 ပုံနှိပ်ခြင်းနှင့် စက္ကူ

1. စက္ကူ/ပုံနှိပ်ထားသော အရာဝတ္ထုများကို ဖမ်းယူခြင်း (စုပ်ယူနိုင်သော စက္ကူပစ္စည်း၊ စုတ်ပြဲခြင်းနှင့် မှင်ညစ်ညမ်းမှုကို ကာကွယ်ရန် အနည်းငယ် အနုတ်လက္ခဏာဖိအား)

III အဓိက လိုက်လျောညီထွေရှိသော ယုတ္တိဗေဒ အကျဉ်းချုပ်

Workpiece လက္ခဏာများ	Pipette လိုက်လျောညီထွေမှုအစီအစဉ်	သက်ဆိုင်ရာ လုပ်ငန်းခွင်အခြေအနေများ
ပါးလွှာခြင်း / Fragile / တိကျမှု	ဆီလီကွန်/ကြွေထည်ပစ္စည်း၊ မိုက်ခရိုအနုတ်လက္ခဏာဖိအား၊ မိုက်ခရိုစုပ်စက် နော်ဇယ်	အီလက်ထရွန်းနစ်တစ်ပိုင်းလျှပ်ကူးပစ္စည်း၊ ဆေးဝါးများ
လေးလံသောပစ္စည်းများ / အရွယ်အစားကြီး	ရော်ဘာပစ္စည်း၊ ကြီးမားသောအချင်းစုပ်ခွက်၊ စုပ်ခွက်အစုံပါရှိသည်။	မော်တော်ကားများ၊ ထောက်ပံ့ပို့ဆောင်ရေးပြားများ
ကျန်းမာရေး/ လေထုညစ်ညမ်းမှု ကာကွယ်ရေး	အစားအသောက်/ဆေးဘက်ဆိုင်ရာတန်းစီလီကွန်၊ သန့်ရှင်းရန်လွယ်ကူသောဖွဲ့စည်းပုံ	ဆေး၊ အစားအသောက်
ပျော့ပျောင်း / ပုံမမှန်သောမျက်နှာပြင်များ	ရေမြှုပ်ပစ္စည်း၊ ပုံပျက်နိုင်သောစုတ်ယူခွက်	ကားအတွင်းခန်း၊ အစားအသောက်
Antistatic လိုအပ်ချက်များ	Antistatic ဆီလီကွန်၊ အိုင်းယွန်းလေကို ကူညီပေးသည်။	အီလက်ထရွန်းနစ် semi-conductor

⑤ ဖုန်စုပ်စက် ② Pad အချင်း(မီလီမီတာ)		B02	B035	B04	B05	B06	B08	B10	B15
⑤ ဖုန်စုပ်စက် ② Pad အချင်း(မီလီမီတာ)		ø၂	ø3.5	ø၄	ø၅	ø၆	ø၈	ø၁၀	ø၁၅
A3	M3x0.5 (ယောကျာ်းလေး)	●	●	●	●	—	—	—	—
H5	M5x0.8 (ယောကျာ်းလေး)	—	—	—	—	●	●	●	●
B5	M5x0.8 (အမျိုးသမီး)	—	—	—	—	●	●	●	●

④ ပစ္စည်း
N	NBR
S	ဆီလီကွန်ရော်ဘာ
U	ယူရီတင်းရော်ဘာ
F	FKM
GN	လျှပ်ကူးနိုင်သော NBR
GS	လျှပ်ကူးနိုင်သော ဆီလီကွန်ရော်ဘာ

မော်ဒယ်				øA	øB	øC	D	øE	øF	øG	H	Y
	② Pad ဒိုင်ယာ။	③ Pad အမျိုးအစား	④ Pad ပစ္စည်း
ZP2	B02	MU	N S U F GN GS	2	2.4	4	4	1	3	2	2.5	0.5
	B035			3.5	3.8
	B04			4	4.8			1.4				0.8
	B05			5	5.8
	B06			6	6.7	7.5	6.5	2	6	4	4	0.8
	B08			8	8.8	8	7					1.2
	B10			10	10.6
	B15			15	15.6	9	8					2

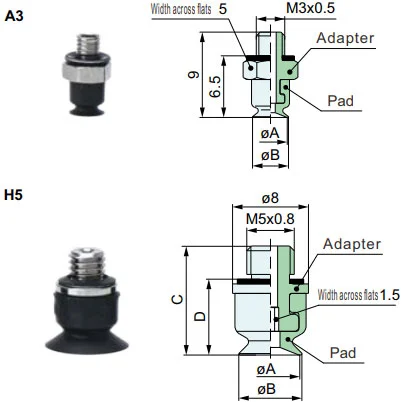

မော်ဒယ်						øA	øB	C	D	ဒပ်
	① လေဟာနယ် ဝင်ပေါက် ဦးတည်ချက်	② Pad ဒိုင်ယာ။	③ Pad အမျိုးအစား	④ Pad ပစ္စည်း	⑤ လေဟာနယ် ဝင်ပေါက်
ZP2	T	B02	MU	N S U F GN GS	A3	2	2.4	—	—	ZP2A-M01P
		B035				3.5	3.8
		B04				4	4.8
		B05				5	5.8
		B06			H5	6	6.7	11.5	8	ZP2A-M02P
		B08				8	8.8	12	8.5
		B10				10	10.6
		B15				15	15.6	13	9.5

မော်ဒယ်						øA	øB	C	D	ဒပ်
	① လေဟာနယ် လမ်းကြောင်း	② Pad ဒိုင်ယာ။	③ Pad အမျိုးအစား	④ Pad ပစ္စည်း	⑤ လေဟာနယ် ဝင်ပေါက်
ZP2	T	B06	MU	N S U F GN GS	B5	6	6.7	14.5	6.5	ZP2A-M04
		B08				8	8.8	15	7
		B10				10	10.6
		B15				15	15.6	16	8

ဖုန်စုပ်ခွက်အတို ZP2-MU

ဖုန်စုပ်ခွက်အတို ZP2-EU

ZP2 စီးရီးအတို-အမျိုးအစား ဖုန်စုပ် Pad ယူနစ်

ZP2-T Series Adapter Short-type Vacuum Pad ပါရှိသည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

သတ်မှတ်ချက်များ-

ပစ္စည်းများ-

ချိတ်ဆက်မှု ရွေးချယ်စရာများ-

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

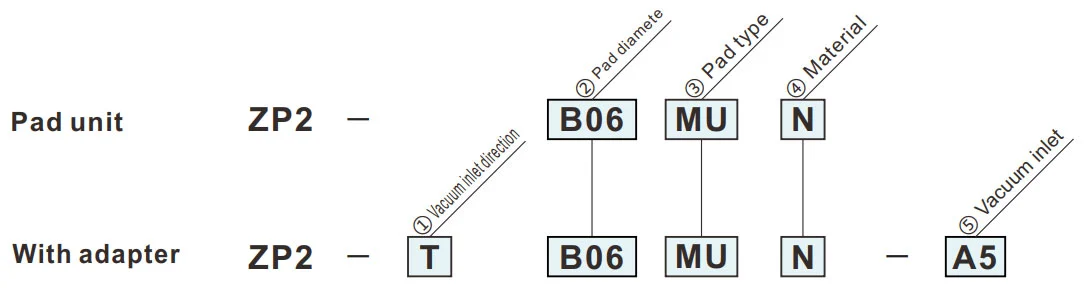

အော်ဒါမှာနည်း

အတိုင်းအတာ(mm)

Pad ပစ္စည်းနှင့် လက္ခဏာများ

စက်မှုနယ်ပယ် အသီးသီးတွင် အနုစိတ် အစိတ်အပိုင်းများ (ဖုန်စုပ်ခွက်) ၏ လျှောက်လွှာကောက်ကြောင်း

① Vacuum inlet direction
T	ဒေါင်လိုက်

③Pad အမျိုးအစား
MU	အပြားအမျိုးအစား
